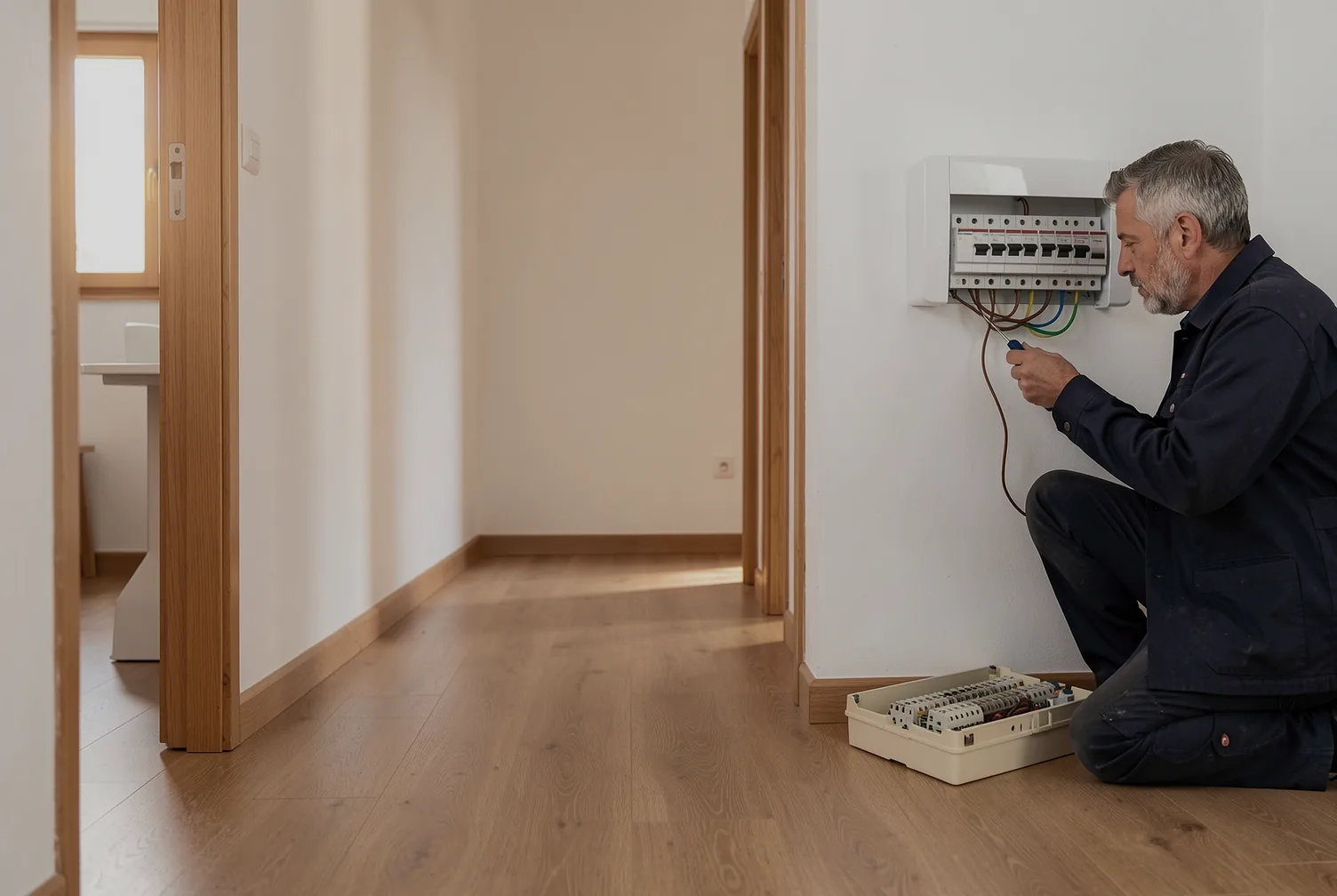

Cambiar el cuadro eléctrico: cuándo toca y cuánto cuesta

El cuadro es la pieza que decide si un fallo eléctrico es un susto o un incendio. Y es también lo primero que se queda obsoleto en una vivienda con años.

Cuánto cuesta

• Cuadro completo en vivienda estándar: entre 300 y 700 €, material y mano de obra incluidos.
• Ampliar un cuadro existente añadiendo circuitos: de 100 a 250 €.
• Cambiar solo un automático: entre 85 y 170 €, contando el aparato (25-50 €) y la mano de obra.
• Cambiar solo el diferencial: entre 120 y 270 €, según el tipo — los superinmunizados cuestan bastante más que uno estándar.

Son rangos orientativos del mercado, no una tarifa nuestra: el precio final lo fija el electricista después de ver la instalación.

Si el cambio va ligado a un alta de suministro o a una ampliación de potencia, súmale el boletín eléctrico.

Seis señales de que le toca

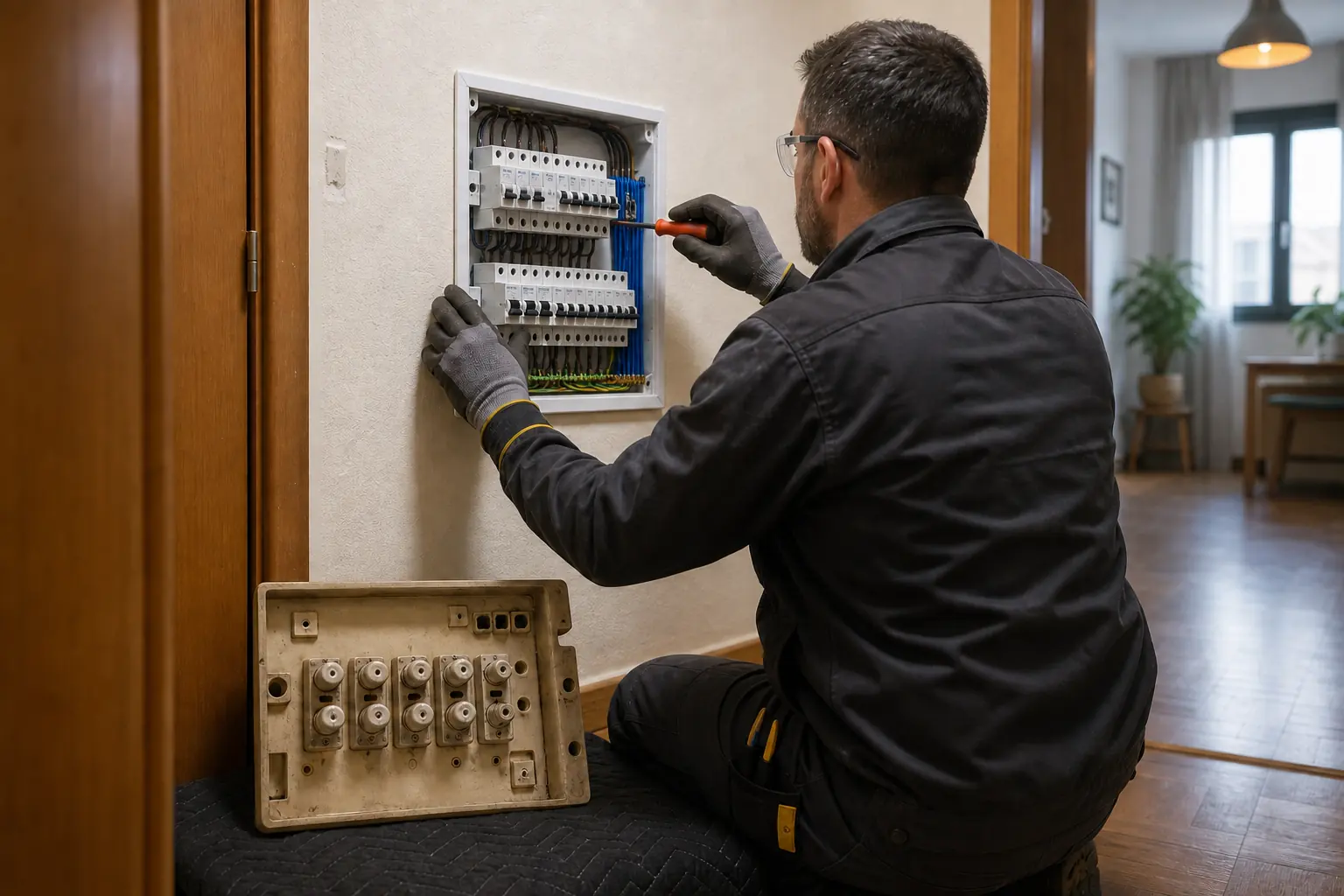

1. Sigue habiendo fusibles de los de rosca o de plomo. Eso es de otra época.
2. No hay diferencial. Es el que protege a las personas, no a la instalación: si falta, no hay red de seguridad.
3. Salta cada vez que enciendes dos cosas. Puede ser potencia insuficiente o circuitos mal repartidos.
4. Los automáticos están calientes o el cuadro huele raro.
5. No hay toma de tierra. Habitual en viviendas anteriores a los años setenta.
6. Vas a instalar algo exigente: aire acondicionado, vitrocerámica de inducción o un cargador de coche eléctrico.

Qué debe llevar un cuadro correcto

Como mínimo: un interruptor general automático (IGA), uno o varios diferenciales, un automático por circuito y, en instalaciones nuevas, protección contra sobretensiones. Los circuitos van separados por uso: iluminación, enchufes, cocina y lavadora, baño, etc. Cada uno con su protección.

Un detalle que se pasa por alto: el cuadro debe quedar etiquetado. Saber qué automático corresponde a cada zona te ahorra media hora a oscuras el día que salte.

Qué hay dentro de un cuadro y para qué sirve cada cosa

Cuando abres la tapa ves una fila de interruptores que parecen iguales. No lo son, y saber cuál es cuál te sirve el día que salta algo:

• El IGA (interruptor general automático). El grande, a la izquierda. Corta toda la casa y protege la instalación de un consumo excesivo.

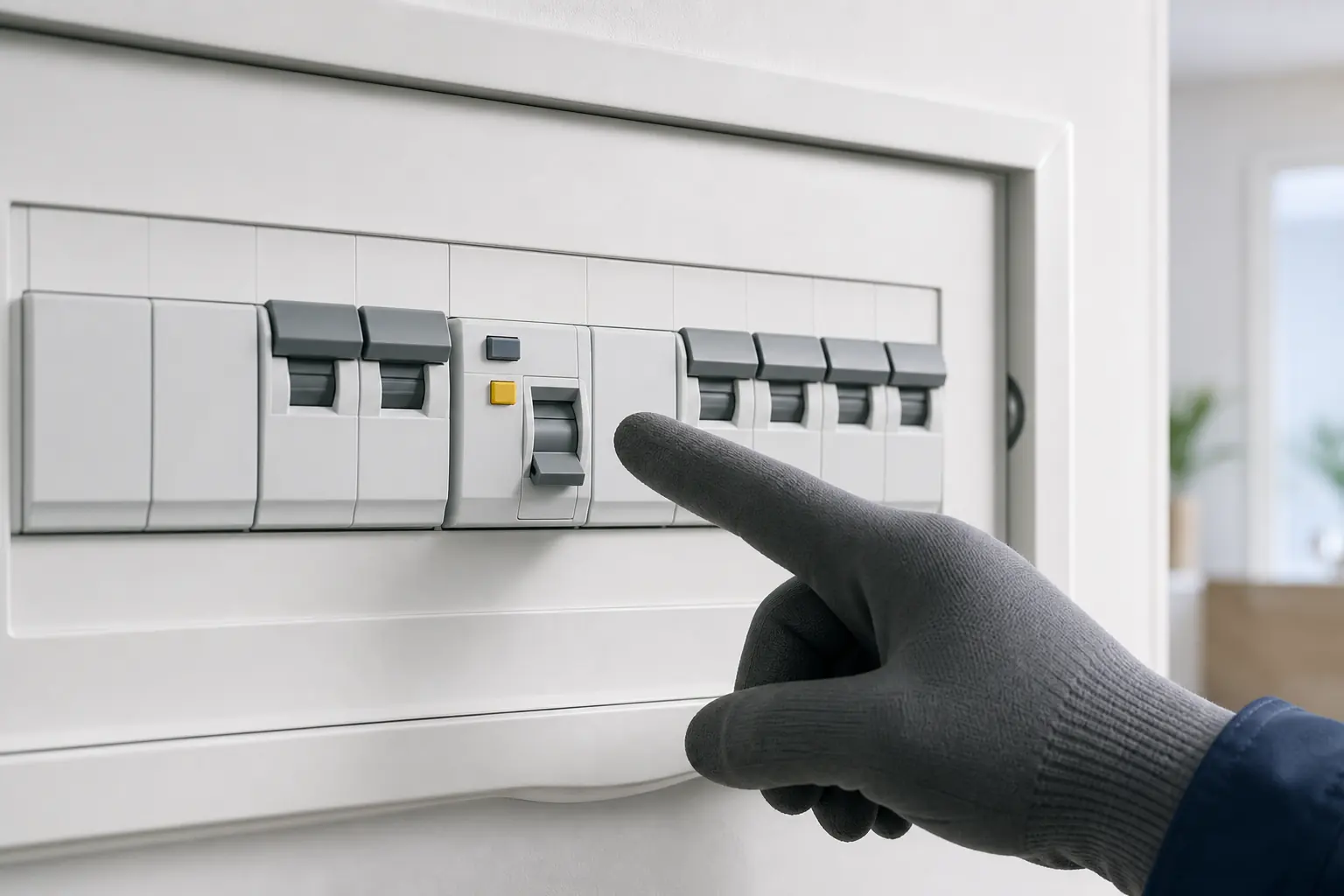

• El diferencial. El que lleva un botón de test. No protege la instalación: te protege a ti. Salta cuando parte de la corriente se escapa por donde no debe, normalmente porque hay humedad, un cable dañado o un aparato con fuga. En vivienda su sensibilidad es de 30 mA, que es el umbral pensado para que una descarga no llegue a ser mortal.
• Los PIA (pequeños interruptores automáticos). Uno por circuito. Son los que permiten que se te vaya la cocina sin quedarte a oscuras en toda la casa.
• El limitador de sobretensiones, si lo hay. Protege los aparatos de los picos de tensión, típicos en tormenta. No es obligatorio en toda vivienda, pero es barato comparado con lo que salva.

La consecuencia práctica: un cuadro con un solo automático para toda la casa no es un cuadro moderno con menos piezas, es un cuadro obsoleto. Y un cuadro sin diferencial, directamente, es un cuadro sin protección de personas.

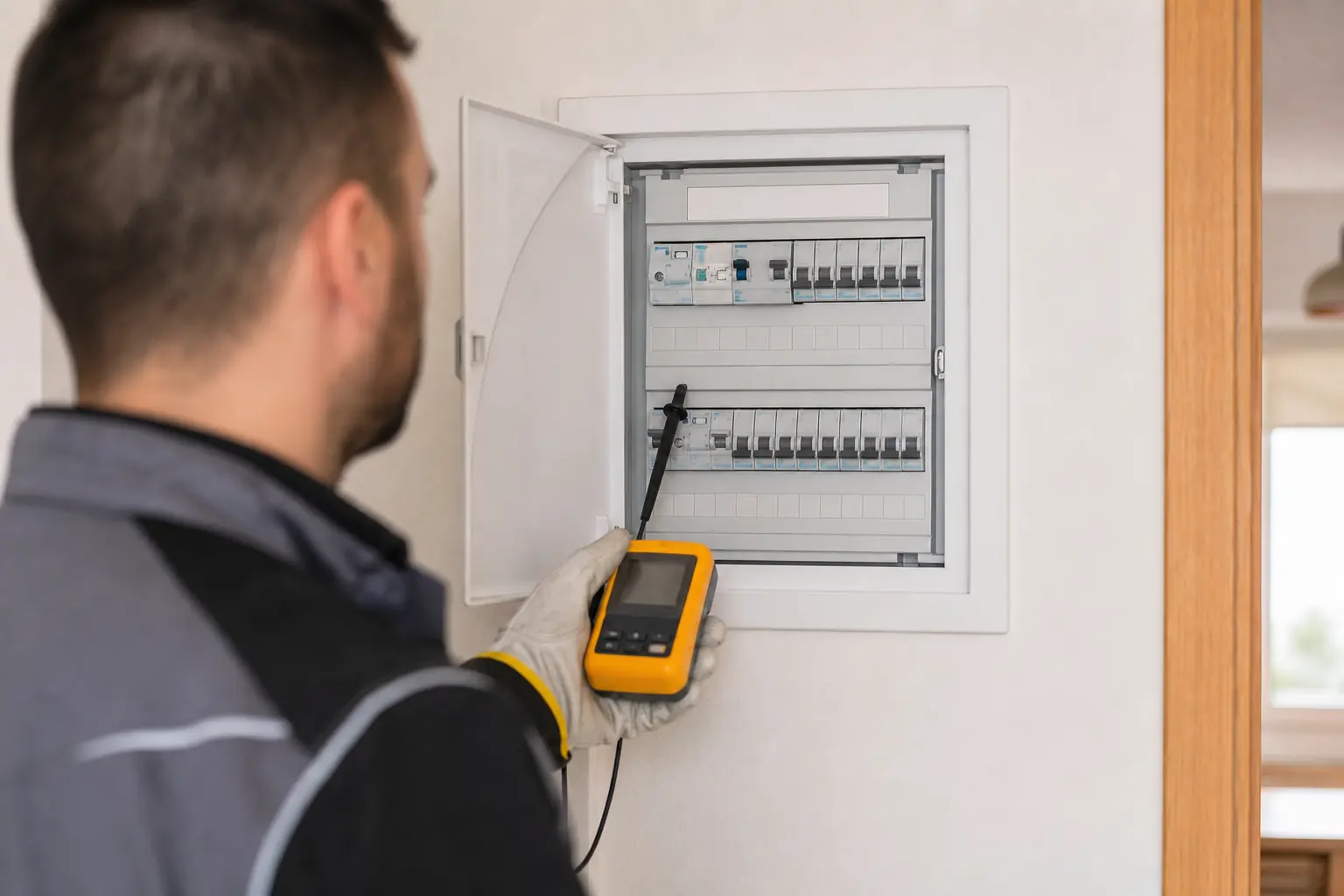

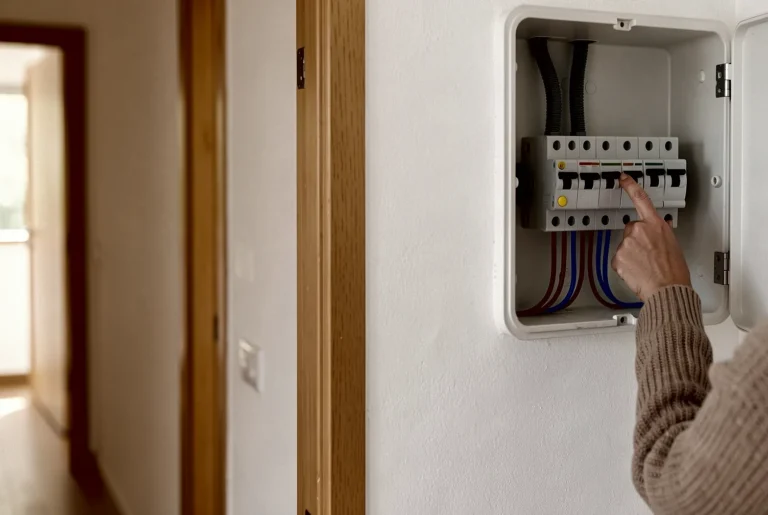

Por eso cuando salta algo conviene mirar qué ha saltado antes de llamar: si es un PIA, el problema es ese circuito o hay demasiado consumo; si es el diferencial, hay una fuga y eso se mira distinto (lo tienes en qué hacer cuando salta el diferencial).

El error más caro

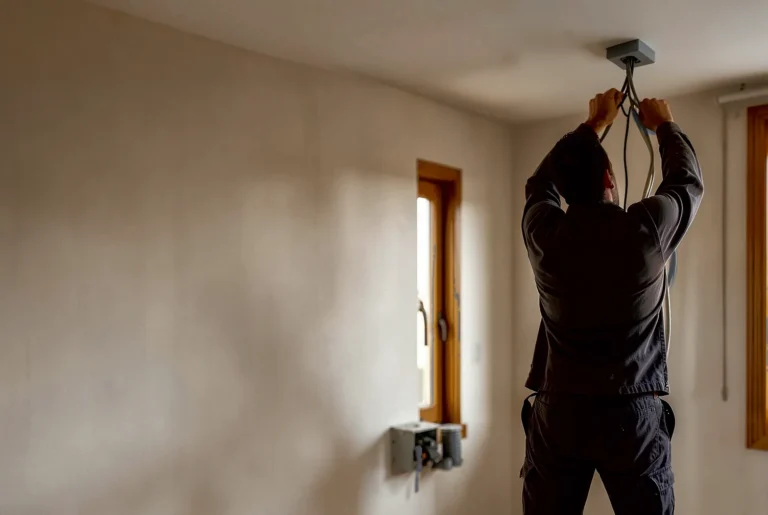

Cambiar el cuadro sin revisar lo que hay detrás. Un cuadro nuevo sobre una instalación de aluminio agrietado no arregla nada: solo hace que el problema salte más tarde. Si la vivienda tiene más de treinta años, pide que revisen el estado del cableado antes de decidir.

¿Necesitas que alguien te lo mire? Cuéntanos el trabajo en pedir presupuesto y te ponemos en contacto con electricistas colaboradores de tu zona, sin coste y sin compromiso. También puedes llamar al 603 20 24 77.

Preguntas frecuentes

¿Cada cuánto hay que cambiar el cuadro?

No hay un plazo fijo: se cambia cuando deja de cumplir. Si aún tiene fusibles, le falta diferencial o no hay toma de tierra, toca ya.

¿Hace falta boletín al cambiar el cuadro?

Si el cambio va ligado a un alta de suministro o a una ampliación de potencia, sí. En una sustitución simple, no siempre.

¿Sirve de algo cambiar solo el cuadro?

Solo si lo de detrás está bien. Un cuadro nuevo sobre cableado de aluminio agrietado retrasa el problema, no lo arregla.

¿Qué diferencia hay entre el diferencial y los automáticos?

Los automáticos (PIA) protegen la instalación de sobrecargas y cortocircuitos, uno por circuito. El diferencial protege a las personas: salta cuando detecta una fuga de corriente. En vivienda su sensibilidad es de 30 mA, el umbral pensado para que una descarga no sea mortal. Un cuadro sin diferencial no tiene protección de personas.
